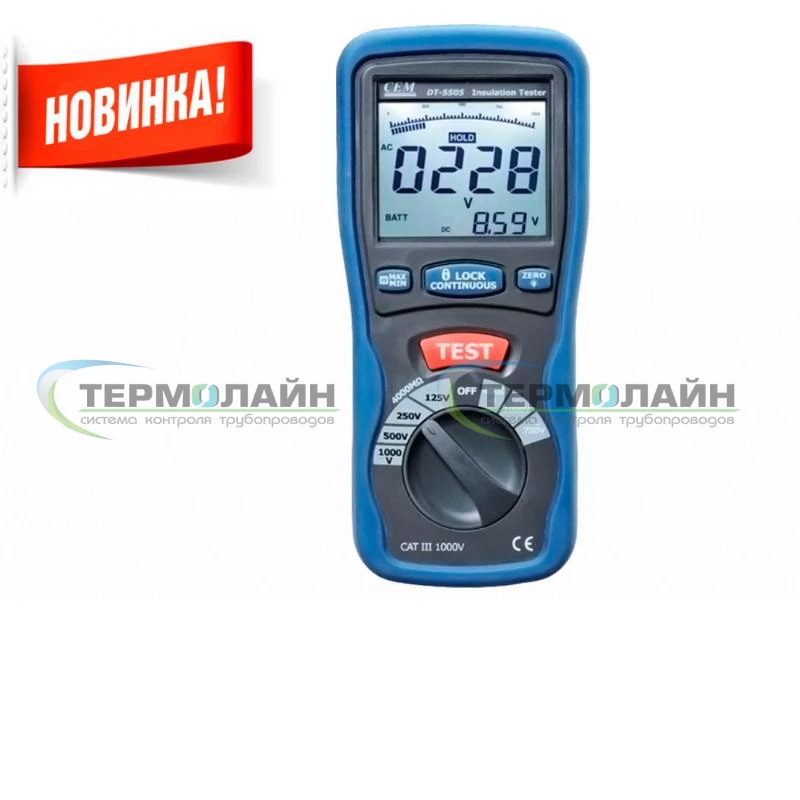

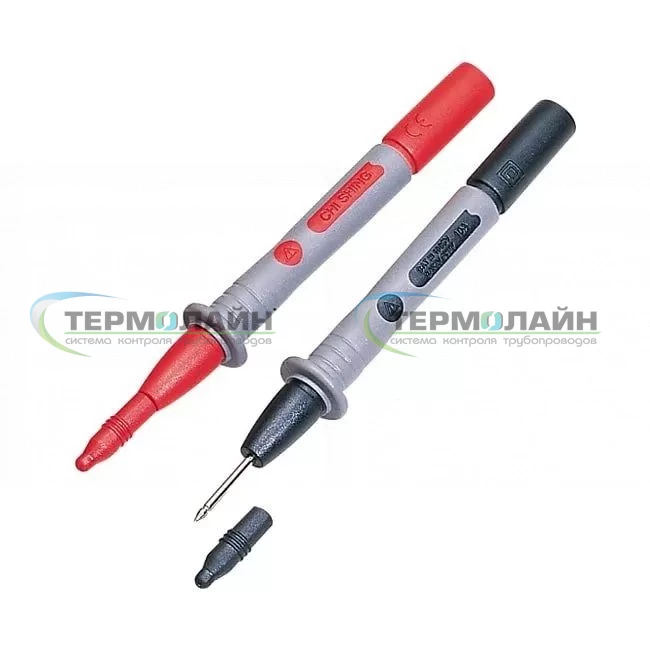

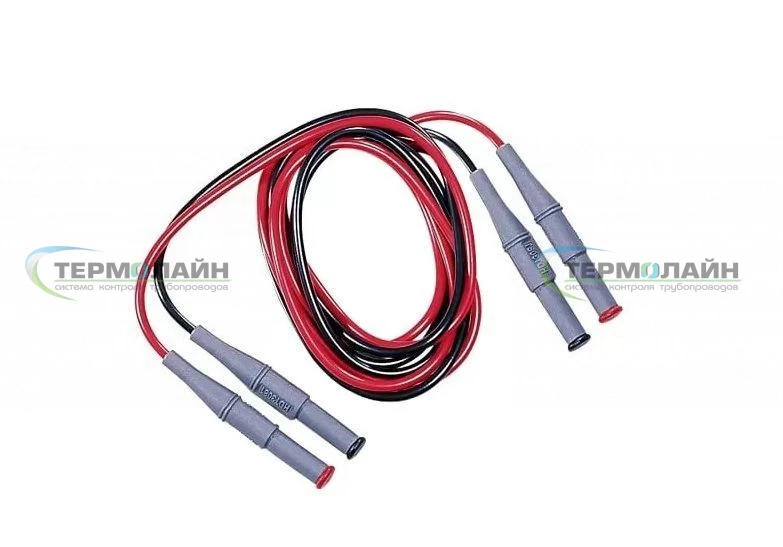

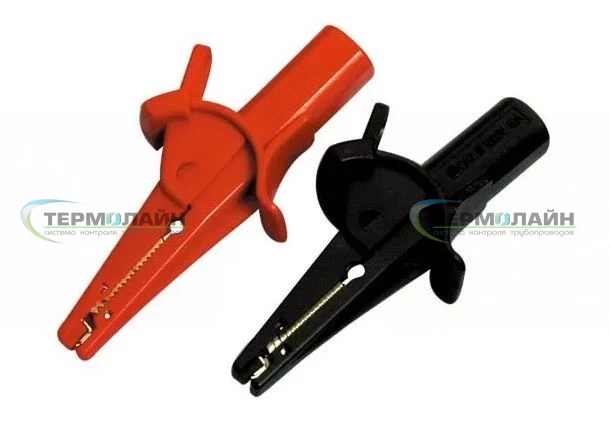

Контрольно-монтажный тестер предназначен для определения работоспособности системы ОДК как отдельных элементов трубопровода, так и смонтированного и готового для эксплуатации трубопровода.

Тестер, используемый для определения работоспособности СОДК, должен иметь функцию переключения (выбора) контрольного напряжения: 250В и 500В.

С целью снижения ошибок оператора при работе с тестером рекомендуется использовать тестеры с цифровым отображением значений измеряемых параметров.

Мы рекомендуем использовать тестеры «Fluke 1587» и «АМ-2002» или любые другие, подобные им по техническим характеристикам.

Тестер обязателен для наличия у строительно-монтажной и эксплуатационной организации.

Для определения работоспособности СОДК с помощью тестера измеряют:

  • Сопротивление изоляции (Rиз.) - для проверки состояния ППУ-изоляции трубопровода
  • Сопротивление сигнальных проводников (Rпр.) - для проверки целостности проводников системы контроля


Измеряемый параметр Сопротивление изоляции
Вид дефекта
Намокание изоляции (или замыкание сигнального провода на трубу)
Стадия проверки
Длина линии сигнализации, Lсигн. Тестовое напряжение, U Расчетное значение сопротивления изоляции, Rиз.
Отдельный элемент трубопровода
2 м
500В 150 МОм
6 м 500В 50 МОм
12 м 500В 25 МОм
Смонтированный трубопровод
300 м
250В 1 МОм
Другие значения вычисляются обратно пропорционально от указанных значений по формуле: Rиз. (МОм) = 300 / Lсигн.(м)


Измеряемый параметр Сопротивление проводов
Вид дефекта Целостность сигнальной петли проводников
Стадия проверки Длина трубы, Lтр. Длина линии сигнализации, Lсигн. Расчетное значение сопротивления проводов, Rпр.
Отдельный элемент трубопровода 12 м 24 м 0,36 Ом
Смонтированный трубопровод 300 м; 600 м 9 Ом
Другие значения сопротивления проводов при других длинах трубопровода вычисляются по формуле:
Rпр. = ρ x Lсигн., Lсигн.= 2 х Lтр., ρ = 0,011…0,017 Ом/м
;
